Механическое соединение конвейерных лент SMT
Ассортимент замков SMT
Технические характеристики замков SMT
№ | Характеристики | SMT-35 | SMT-50 | SMT 65 | SMT 75 | SMT-VINT | SMT-KROT | SMT-TIGER |
 |  |  |  |  |  |  | ||
1 | Соединитель | SMT-35 | SMT-50 | SMT-65 | SMT-75 | SMT-VINT | SMT-KROT | SMT-TIGER |
2 | Максимальное натяжение, kN/m | 400 | 700 | 1000 | 1000 | 3000 | 3000 | 3500 |
3 | Ширина, mm | 5-18 | 14-21 | 18-25 | 23-60 | 8-.. | 8-.. | 8-.. |
4 | Минимальный диаметр барабана | 300 | 700 | 1000 | 1000 | |||
5 | Зазор между болтами, mm | 35 | 50 | 65 | 75 | |||
6 | Количество разъемов в коробке | 50 | 25 | 25 | 10 | 200 | 200 | 200 |

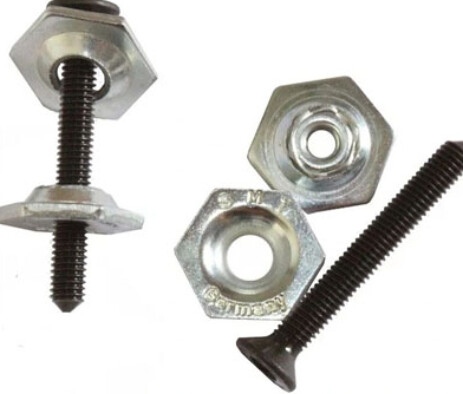

Механические соединители SMT-VINT
Механический соединитель SMT-VINT предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм и прочностью до 3000 Н/мм.
Тип соединителей SMT-VINT является эффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им отличные механические и прочностные характеристики.
В комплект поставки SMT-VINT входят 200 шт. соединителей (специальный винт SMT М6 длиной 50 мм, шестигранная шайба SMT, гайка SMT S22 толщиной 2,5 мм) и бита для установки.

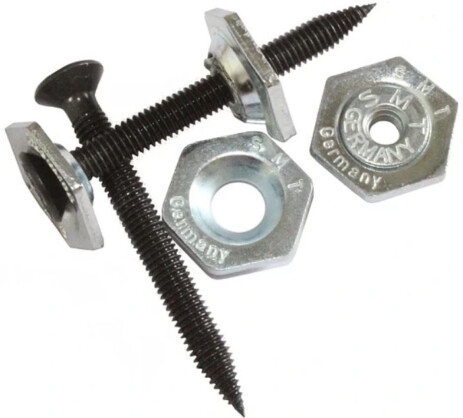

Механические соединители SMT-KROT
Механический соединитель SMT-KROT предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм с разрывным усилием до 3000 Н/мм.
Тип соединителей SMT-KROT является высокоэффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им превосходные механические и прочностные характеристики.
Соединители SMT-KROT комплектуются специальным винтом SMT M6 длиной 59 мм с конусообразным наконечником с метрической резьбой (это позволяет производить установку соединителя без предварительного нанесения отверстий в ленте, что исключает повреждение тканевых прокладок ленты), шестигранной шайбой SMT, имеющей зенковку под винт, и шестигранной гайкой SMT S22 толщиной 2,5 мм, изготовленной методом холодной штамповки.
В комплект поставки SMT-KROT входят 200 шт. соединителей с острым винтом и бита для установки. Для оперативной установки возможна поставка дополнительного инструмента: шаблона, профессионального шуруповерта, маркера, ножа и пр.

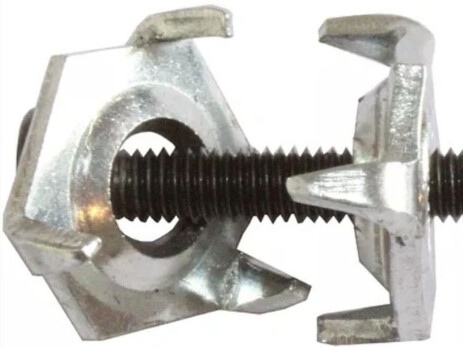

Механические соединители SMT-TIGER
Механический соединитель SMT-TIGER предназначен для стыковки резинотканевых конвейерных лент толщиной от 8 мм с разрывным усилием до 3500 Н/мм.
Тип соединителей SMT-TIGER является наиболее эффективным способом стыковки транспортерных лент, т.к. они изготавливаются из специальных высокопрочных легированных сталей, что придает им превосходные механические и прочностные характеристики.
Соединители SMT-TIGER комплектуются специальным винтом SMT M6 длиной 59 мм с конусообразным наконечником с метрической резьбой (это позволяет производить установку соединителя без предварительного нанесения отверстий в ленте, что исключает повреждение тканевых прокладок ленты), шестигранной шайбой SMT с тремя зубцами и шестигранной гайкой SMT S22 с тремя зубцами толщиной 2,5 мм.
В комплект поставки SMT-TIGER входят 200 шт. соединителей с острым винтом и бита для установки. Для оперативной установки возможна поставка дополнительного инструмента: шаблона, профессионального шуруповерта, маркера, ножа и пр.
Механические соединители SMT-35
Механические соединители SMT-35 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 5 до 18 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-35 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 400 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 300 мм.
Конструктивно замки SMT-35 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 2,5 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 35 мм.
В комплект поставки входят 50 шт. соединителей и бита. Для оперативной установки соединителей SMT-35 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.
Механические соединители SMT-50
Механические соединители SMT-50 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 18 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-50 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 400 мм.
Конструктивно замки SMT-50 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 2,5 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 50 мм.
В комплект поставки входят 25 шт. соединителей и бита. Для оперативной установки соединителей SMT-50 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.

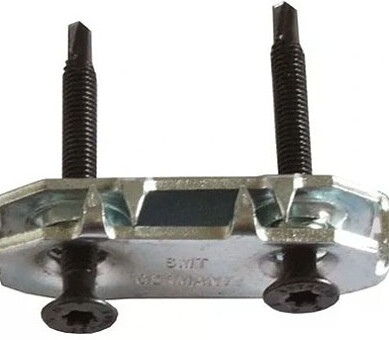

Механические соединители SMT-65
Механические соединители SMT-65 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 30 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-65 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 450 мм.
Конструктивно замки SMT-65 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 3,0 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 65 мм.
В комплект поставки входят 25 шт. соединителей и бита. Для оперативной установки соединителей SMT-65 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.
Механические соединители SMT-75
Механические соединители SMT-75 предназначены для стыковки различных типов конвейерных (транспортерных) лент толщиной от 7 до 30 мм, эксплуатируемых в различных отраслях промышленности (горной, химической, добывающей, сельскохозяйственной, строительной и др.). Соединители SMT-75 используют как для непосредственно стыкового соединения ("стык в стык" или внахлест) для конвейерных лент с разрывным усилием до 700 Н/мм, так и для ремонта локальных порезов транспортерных лент. При этом диаметр барабанов конвейера должен быть не менее 450 мм.
Конструктивно замки SMT-75 представляют из себя 2 пластины из высокопрочной легированной стали толщиной 3,0 мм, каждая из которых имеет по 6 зубцов, которые при стяжке входят полотно конвейерной ленты и надежно фиксируют соединение. В свою очередь пластины стягиваются между собой специальными самоустанавливающимися винтами М6 длиной 58 мм, план-шайбами и план-гайками, при этом расстояние между винтами составляет 75 мм.
В комплект поставки входят 10 шт. соединителей и бита. Для оперативной установки соединителей SMT-75 может поставляться дополнительный инструмент: профессиональный шуруповерт, маркер, нож, обламыватель винтов.

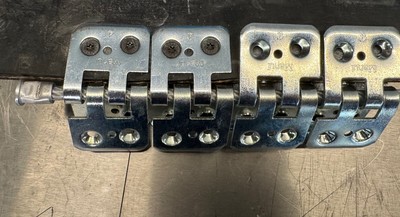

Механические соединители SMT-MANUL

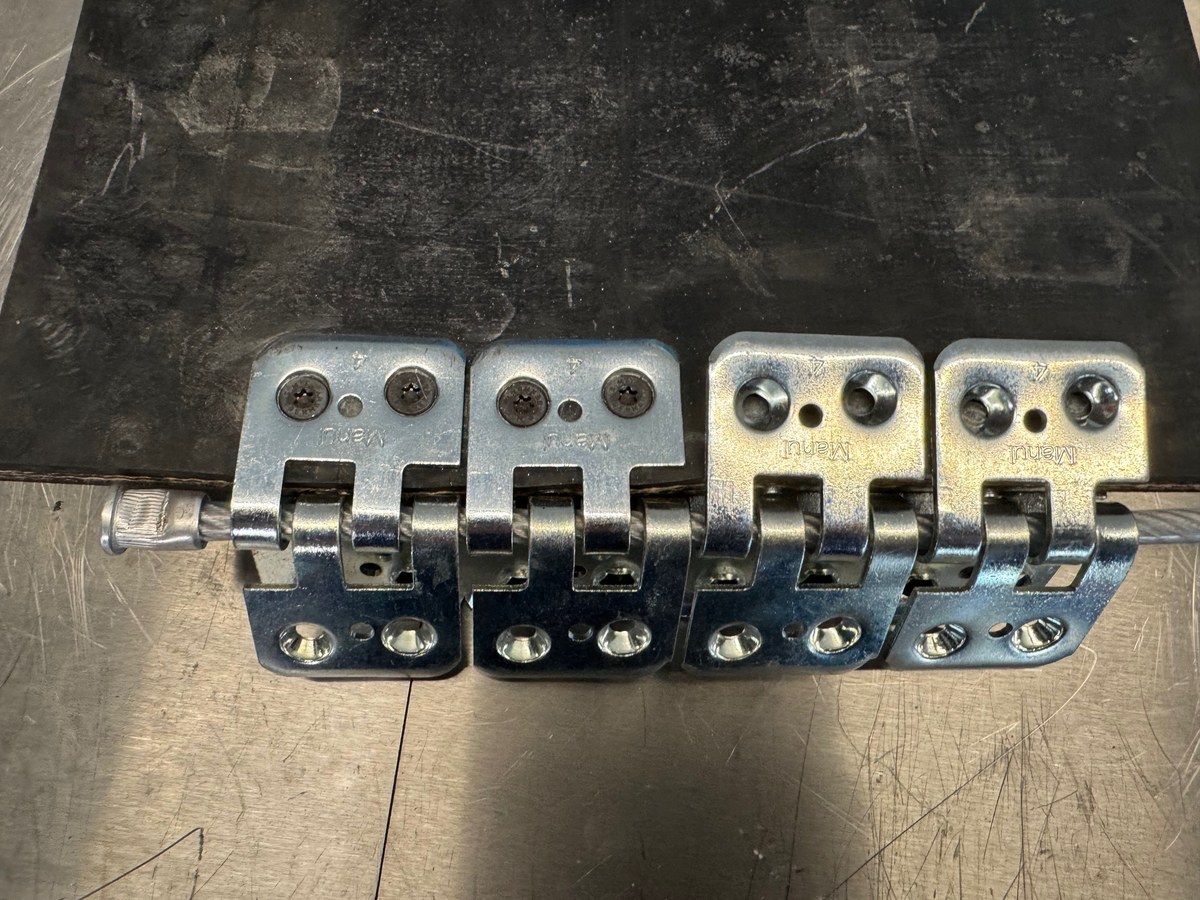

Шарнирный стык SMT-MANUL на конвейерной ленте

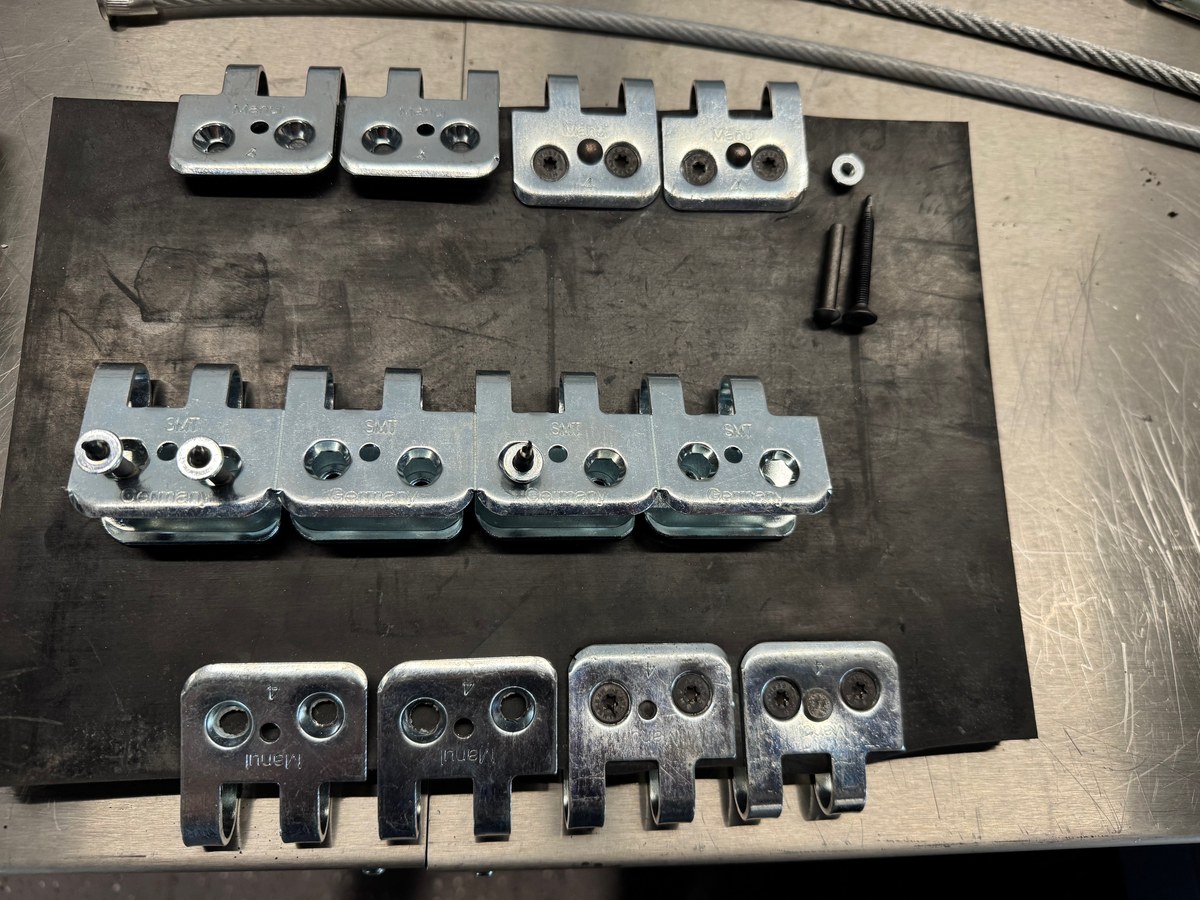

Комплект поставки: сегменты, винты-сверло, гайки, заклепки
Механический соединитель SMT-MANUL относится к шарнирным разъемным соединениям конвейерных лент с комбинированными элементами фиксации (высокопрочные винты-сверло и заклепки).
Предназначен для стыковки резинотканевых конвейерных лент облегченного и среднего режима работы, эксплуатируемых на транспортерах для упаковки и перемещения багажа, фасованных товаров, пищевых продуктов и продукции сельскохозяйственной отрасли. Соединение обеспечивает надежную стыковку лент с усилием разрыва до 600 кН/м. Изготавливается из специальной высокопрочной легированной стали, что гарантирует превосходные механические свойства и износостойкость.
Комплектация:
Соединение SMT-MANUL поставляется сегментами по 20 см в количестве 10 штук (позволяет произвести стыковку ленты шириной до 1000 мм). В стандартный комплект также входят:
Соединение SMT-MANUL поставляется сегментами по 20 см в количестве 10 штук (позволяет произвести стыковку ленты шириной до 1000 мм). В стандартный комплект также входят:
- Высокопрочные специальные винты-сверло — 82 шт.
- Ответные гайки — 82 шт.
- Заклепки — 41 шт.
- Специальная монтажная бита — 1 шт.
- Упаковка в прочную картонную тару.
Монтаж механических соединений:
Установка замков производится быстро и без использования громоздкого прессового оборудования — с помощью стандартного шуруповерта и молотка прямо на транспортере. Шарнирная конструкция позволяет в оперативном режиме укоротить или удлинить конвейер, а при необходимости — соединить ленты различной толщины.
Установка замков производится быстро и без использования громоздкого прессового оборудования — с помощью стандартного шуруповерта и молотка прямо на транспортере. Шарнирная конструкция позволяет в оперативном режиме укоротить или удлинить конвейер, а при необходимости — соединить ленты различной толщины.
Гарантии и сертификация:
Производитель гарантирует полное соответствие механических соединений типа SMT строгим техническим требованиям фирмы Schneider Mining Technology GmbH. Гарантийный срок эксплуатации составляет 6 месяцев с момента установки. Сертификат соответствия прилагается.
Производитель гарантирует полное соответствие механических соединений типа SMT строгим техническим требованиям фирмы Schneider Mining Technology GmbH. Гарантийный срок эксплуатации составляет 6 месяцев с момента установки. Сертификат соответствия прилагается.

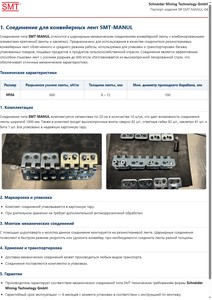

Каталоги, инструкции, техническая документация замков SMT
